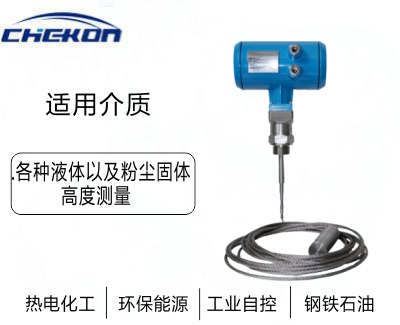

導波雷達液位（物位）計 各種液體固體高度測量 纜式桿式可定制
|
導波雷達液位/物位、料位計是基于時間行程原理的測量?jī)x表，雷達波以光速運行；運行時間可以通過電子部件被轉換成物位信號。儀表測量參考點到物料表面的距離，探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接受，并將時間信號轉化為物位信號。
參數： 工作頻率:100MHZ-1.8GHZ
測量范圍：纜式：0...20m；桿式、同軸式：0…6m
重復性：±3mm
分辨率：1mm
采樣：回波采樣55 次/s
響應速度：>0.2S（根據具體使用情況而定）
輸出電流信號：4-20mA
精度：<0.1%
通訊接口：4-20mA或 HART 通訊協議
過程連接: G1-1/2，G3/4
法蘭DN50，DN80，DN100，DN150
過程壓力: -1-60bar
電源： 電源：24VDC(±10%),紋波電壓：1Vpp
耗電量：max 22.5mA
環境條件： 溫度-20℃～+60℃ 壓力1Mpa
外殼防護等級： IP68
防爆等級： EXiaIICT6
兩線制接線： 儀表供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5(電纜直徑5----9mm)
|
CKLD600系列導波雷達物位/液位、料位儀表 |
|||
|
類別 |
CKLD601 |
CKLD602 |
CKLD603 |
|
應用 |
液體、固體小顆粒及粉體 |
液體、固體小顆粒及粉體 |
液體 |
|
測量范圍 |
20米（可擴展至30米） |
6米 |
6米 |
|
過程連接 |
螺紋、法蘭 |
螺紋、法蘭 |
螺紋、法蘭 |
|
過程溫度 |
-20-220℃ |
-20-220℃ |
-20-220℃ |
|
過程壓力 |
-1.0-40bar |
-1.0-40bar |
-1.0-60bar |
|
精度 |
< 0.1% |
< 0.1% |
< 0.1% |
|
分辨率 |
1mm |
1mm |
1mm |
|
重復性 |
±3mm |
±3mm |
±3mm |
|
頻率范圍 |
100MHZ-1.8GHZ |
100MHZ-1.8GHZ |
100MHZ-1.8GHZ |
|
防爆防護等級 |
Exd II BT4/IP68 |
Exd II BT4/IP68 |
Exd II BT4/IP68 |
|
信號輸出 |
4…20mA/HART(兩線) |
4…20mA/HART(兩線) |
4…20mA/HART(兩線) |
1、 本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換 。
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
